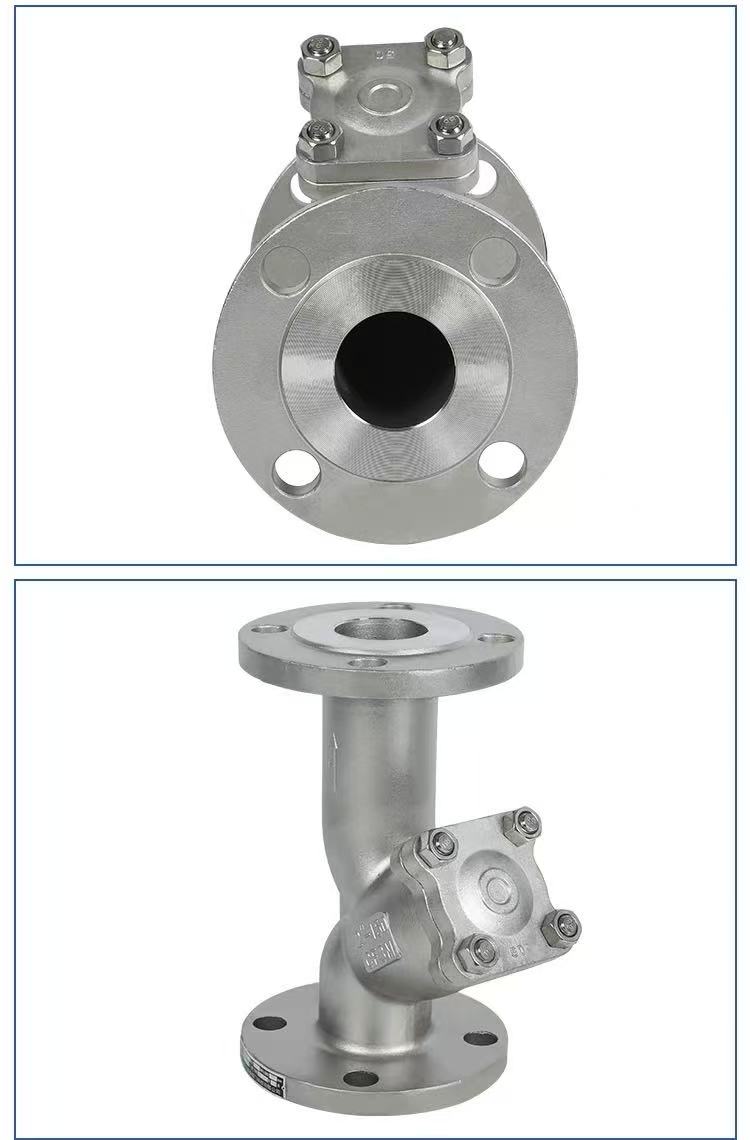

Penapis Jenis Y Bebibir Standard Amerika

Prinsip Kerja

Penapis American Standard Flange Y-jenis bersepadu kilang Shenchi berfungsi berdasarkan prinsip pemintasan skrin penapis. Medium memasuki perumahan dari hujung masuk dan mengalir melalui skrin penapis di dalam struktur berbentuk Y. Kekotoran pepejal disekat di dalam skrin penapis, manakala medium bersih melalui dan keluar dari hujung alur keluar. Jumlah luas skrin penapis ialah 3-4 kali luas keratan rentas paip, menghasilkan rintangan rendah dan aliran pantas. Untuk penyaliran, tanggalkan palam bawah atau tanggalkan penutup bebibir, keluarkan skrin penapis, bersihkannya, dan kemudian pasang semula. Badan utama diperbuat daripada bahan WCB, SUS304 (CF8), atau SUS316L (CF3M), menggunakan proses tuangan bersepadu, menghasilkan perumah yang lancar dan rintangan tekanan yang boleh dipercayai. Produk Shenchi sesuai untuk penapisan kekotoran dalam saluran paip yang digunakan dalam industri petroleum, kimia dan rawatan air.

Parameter Produk

Nama Produk: Penapis jenis Y Flange Standard Amerika	Spesifikasi: (1/8"-4") DN6-DN100Spesifikasi: (1/8"-4") DN6-DN100
Tekanan Nominal: PN16	Bahan Badan: WCB, SUS304 (CF8), SUS316L (CF3M)
Piawaian: ANSI, BS, DIN, ISO, JIS	Suhu Berkenaan: -20℃ ~ +150℃ (biasa), sehingga +350℃ (jenis suhu tinggi), turun hingga -196℃ (jenis suhu rendah)
Bahan Logam Dalaman: WCB, SUS304 (CF8), SUS316L (CF3M)	Suhu Sederhana: Suhu tinggi, suhu rendah, suhu sederhana, suhu biasa
Kaedah Operasi: Manual	Meterai: EPDM, PPL
Kaedah sambungan: Sambungan bebibir	Aplikasi: Air, udara, gas, minyak, cecair, dll.
Asal: China	Sampel: Sampel tersedia

Perkara utama untuk memasang

Pengesahan arah, penjajaran dan pengetatan bebibir, dan sokongan dan perlindungan saluran paip.

Apabila memasang Shenchi American Standard Flange Y-type Filters, beri perhatian kepada tiga perkara utama: Pertama, sahkan arah aliran. Anak panah pada badan injap hendaklah diselaraskan dengan arah aliran sederhana, dan skrin penapis hendaklah dipasang menghadap ke bawah untuk memudahkan mendap kekotoran. Kedua, pastikan penjajaran dan pengetatan bebibir. Muka bebibir hendaklah selari dan sepusat, gasket berpusat, dan bolt diketatkan secara menyerong secara berperingkat untuk mengelakkan ubah bentuk cangkang. Ketiga, menyediakan sokongan saluran paip dan perlindungan pra-penapis. Penapis tidak boleh menanggung berat saluran paip; saluran paip mesti dibersihkan sebelum pemasangan untuk mengeluarkan zarah besar. Shenchi menyediakan arahan pemasangan terperinci, menyokong penyesuaian ODM/OEM, dan saiz jejaring penapis boleh dilaraskan mengikut keperluan untuk memastikan operasi stabil jangka panjang penapis.

Bahan yang ditapis dengan berkesan

Penapis jenis Y bebibir standard Shenchi ASME terutamanya menapis bahan terampai pepejal dalam media saluran paip. Ini termasuk: sanga kimpalan, pemfailan besi dan sisa karat daripada kimpalan saluran paip; pasir, tanah, gentian rami, dan sisa pengedap yang tinggal daripada pembinaan; bahan zarahan, hablur, dan sedimen yang dibawa oleh media itu sendiri; skala karat dan serpihan skala dari dinding dalaman saluran paip yang semakin tua dan mengelupas; dan pencukur logam dan kekotoran lain dalam minyak pelincir. Ketepatan penapisan boleh dipilih daripada 50-300 mesh, bergantung pada kebersihan media yang diperlukan. Dibuat di China, penapis jenis Y bebibir standard ASME diperbuat daripada bahan WCB, SUS304, dan SUS316L, menawarkan rintangan kakisan dan kebolehsuaian kepada pelbagai media.

Bahan Tidak Sesuai untuk Penapisan

Penapis jenis Y bebibir Shenchi ASME B tidak sesuai untuk menapis bahan berikut: bahan kimia terlarut dalam medium (seperti garam dalam air garam, asid dan alkali dalam larutan); emulsi minyak-air; pes likat atau koloid; kekotoran lembut berserabut (yang mungkin menembusi atau membalut skrin penapis); dan bahan cemar gas dalam media gas. Untuk media ini, jenis penapis lain mesti dipilih. Apabila menjual penapis jenis Y bebibir ASME B, Shenchi akan mengesahkan ciri media dengan pelanggan untuk mengelakkan pemilihan yang salah. Penapis jenis Y bebibir ASME B dengan senarai harga termasuk garis panduan pemilihan terperinci.
