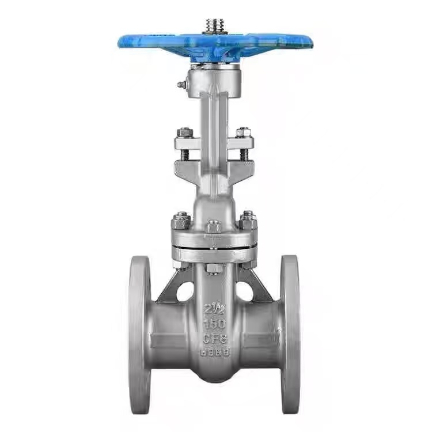

Injap Gerbang Berbebibir Standard Amerika

Prinsip Kerja ASME Rising Stem Flanged Gate Valve

Apabila operator memusingkan roda tangan, roda tangan memacu batang injap untuk berputar. Benang trapezoid di hujung atas batang injap terlibat dengan nat batang injap, menukar gerakan putaran kepada gerakan linear paksi. Memandangkan batang injap dan pintu pagar disambungkan, batang injap akan memacu pintu itu naik atau turun bersama-sama.

Untuk membuka injap, putar roda tangan mengikut arah lawan jam. Batang injap memacu pagar untuk bergerak ke atas dalam gerakan linear, menyebabkan pintu pagar terlepas dari tempat duduk injap. Apabila pintu pagar dinaikkan ke ketinggian yang sama dengan dua kali diameter nominal injap, laluan bendalir tidak terhalang sepenuhnya, dan injap berada dalam kedudukan terbuka sepenuhnya. Semasa operasi, roda tangan biasanya dipusingkan ke kedudukan di mana ia tidak boleh dipusing lebih jauh, dan kemudian dipusing ke belakang separuh pusingan ke satu pusingan untuk mencapai kedudukan terbuka sepenuhnya, menghalang batang injap daripada terkunci akibat perubahan suhu.

Untuk menutup injap, putar roda tangan mengikut arah jam. Batang injap memacu pagar untuk bergerak ke bawah dalam gerakan linear, menyebabkan pintu pagar menekan kerusi injap. Tork yang digunakan oleh roda tangan menjana daya pengedap paksa, dan tekanan medium dalam saluran paip juga menekan pintu masuk ke tempat duduk injap yang lain, membentuk kesan kedap sendiri. Tindakan dwi ini memastikan sifar kebocoran apabila ditutup.

Ciri teras injap gerbang batang yang meningkat ialah batang injap naik dan turun serentak dengan pintu masuk. Operator boleh menentukan secara visual keadaan terbuka/tertutup injap dengan memerhatikan panjang batang injap melepasi penutup injap—semakin lama batang memanjang, semakin lebar injap terbuka; apabila batang ditarik sepenuhnya, injap ditutup.

Adalah penting untuk diperhatikan bahawa injap pintu bebibir batang naik ASME (American Standard) hanya boleh digunakan dalam kedudukan terbuka atau tertutup sepenuhnya dan tidak boleh digunakan sebagai injap kawalan. Jika dibiarkan dalam kedudukan separa terbuka untuk tempoh yang lama, medium mengalir berkelajuan tinggi akan menghakis permukaan pengedap, menyebabkan haus pada pintu pagar dan tempat duduk, akhirnya membawa kepada kebocoran injap. Tambahan pula, medium boleh mengalir masuk dari kedua-dua belah injap pintu dalam kedua-dua arah, menghapuskan keperluan untuk mempertimbangkan arah aliran semasa pemasangan dan memudahkan susun atur tapak.

Parameter Produk

Suhu Tinggi dan Rintangan Tekanan Tinggi

Shenchi ASME Standard Rising Stem Flanged Gate Valves mempunyai dua kelebihan prestasi teras: rintangan suhu tinggi dan rintangan tekanan tinggi. Bahan WCB boleh menahan suhu sehingga 425 ℃, manakala keluli tahan karat sesuai untuk julat suhu yang lebih luas. Penarafan tekanan kelas 150, tekanan operasi mencapai 1.9MPa pada suhu bilik, melebihi standard PN16. Pengedap boleh didapati dalam jenis PPL tahan suhu tinggi atau jenis EPDM kalis air. Dibuat di China, Shenchi melaksanakan kawalan kualiti menyeluruh daripada bahan mentah kepada produk siap, memastikan operasi stabil jangka panjang di bawah keadaan suhu tinggi dan tekanan tinggi.

Prestasi tekanan tinggi yang boleh dipercayai melebihi piawaian Kelas 150

Injap pintu bebibir batang meningkat standard ASME B16.10 Shenchi mempunyai rintangan tekanan tinggi yang boleh dipercayai. Sambungan bebibir mematuhi piawaian ASME B16.10, dengan bolt diketatkan sekata dan pengagihan tekanan seragam pada gasket. Penarafan Kelas 150 menawarkan tekanan kerja 1.9 MPa pada suhu bilik, dengan margin tekanan terukur yang mencukupi. Ketebalan dinding badan injap direka mengikut piawaian ASME, melebihi piawaian kebangsaan untuk keselamatan yang dipertingkatkan. Shenchi menawarkan diskaun ASME standard rising stem flange gate injap; pembelian pukal layak mendapat diskaun dan memastikan operasi stabil jangka panjang di bawah keadaan tekanan tinggi.

Perolehan Langsung Kilang dan Sokongan Penyesuaian OEM

Shenchi, sebagai pembekal injap gerbang bebibir batang ASME (American Standard), menawarkan perkhidmatan membuat sampel. Kami menawarkan diskaun injap pintu bebibir batang ASME yang meningkat pada harga kilang yang telus, menghapuskan penanda orang tengah. Kami menyokong penyesuaian ODM dan OEM; bahan, diameter, piawaian bebibir dan kaedah pengendalian semuanya boleh dilaraskan mengikut keperluan anda. Injap gerbang bebibir batang ASME kami yang meningkat mudah diselenggara, dengan struktur yang ringkas dan kos penyelenggaraan yang rendah. Dibuat di China, injap pintu bebibir batang meningkat Shenchi ASME boleh dipercayai dari segi kualiti dan mempunyai masa penghantaran yang stabil. Pelanggan global dialu-alukan untuk menghubungi Shenchi untuk parameter teknikal terperinci dan sebut harga keutamaan terkini.
