Penyambung Paip Air Pagoda Jenis L

Jenis produk

Sebagai pengilang Cina profesional Penyambung Paip Air Pagoda L-Type, Shenchi menawarkan dua jenis produk utama:

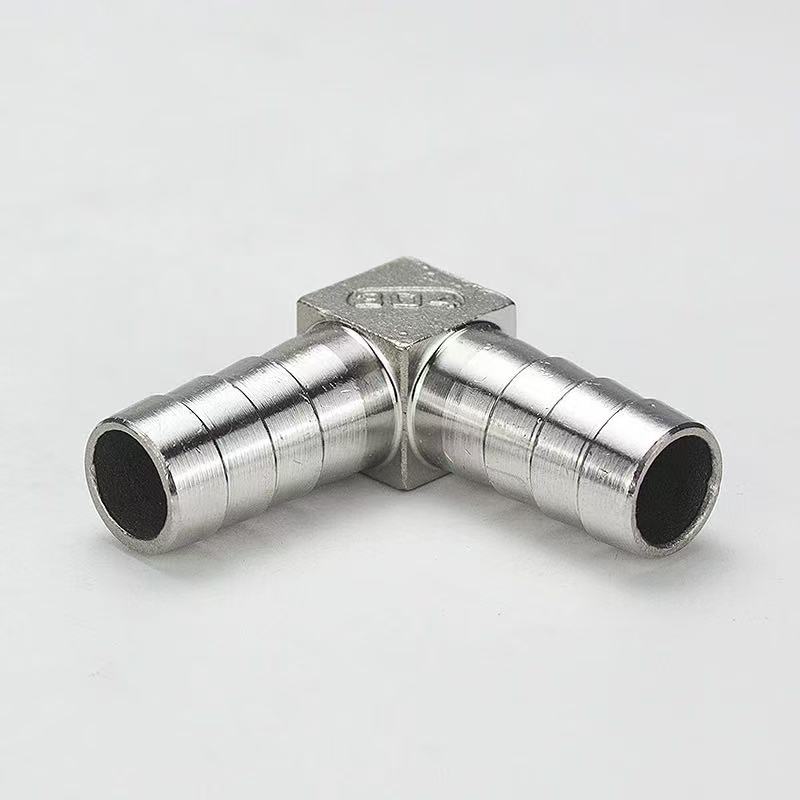

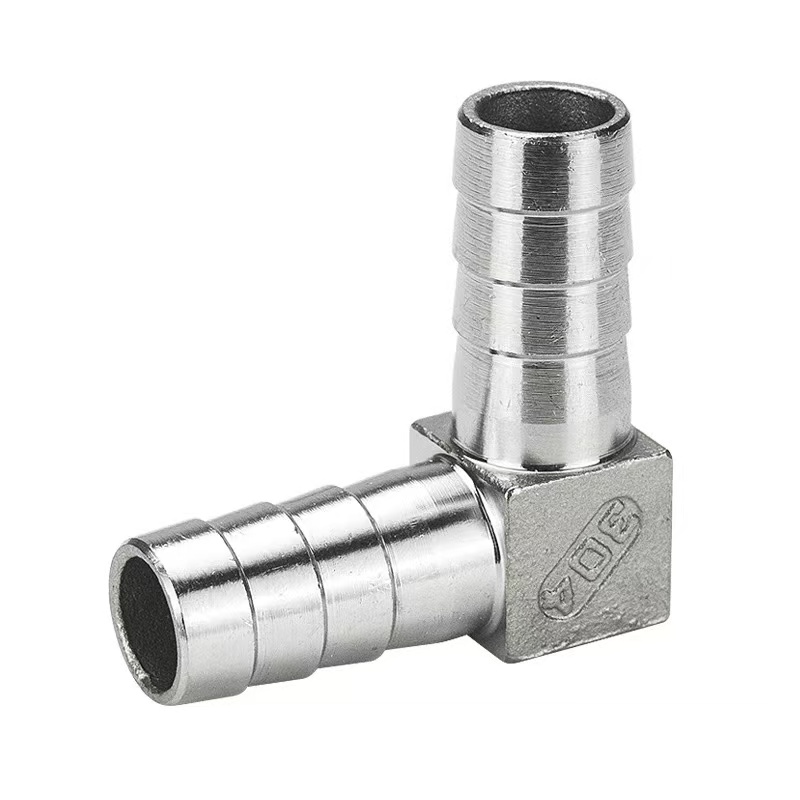

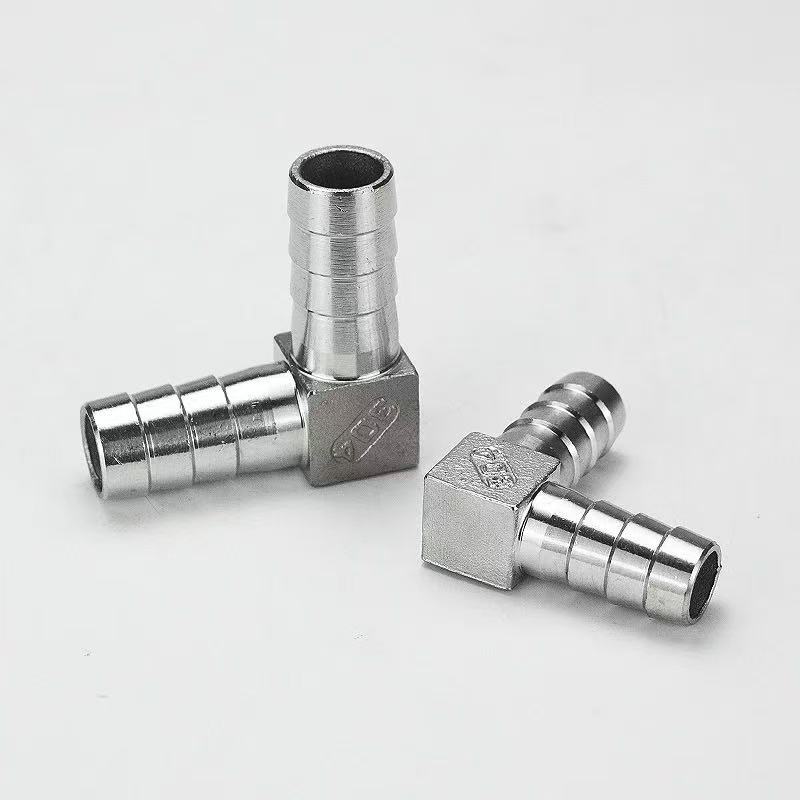

Penyambung Paip Air Pagoda Jenis L: Kedua-dua hujungnya mempunyai struktur pagoda berduri, direka untuk mencipta sambungan arah 90 darjah antara dua hos fleksibel.

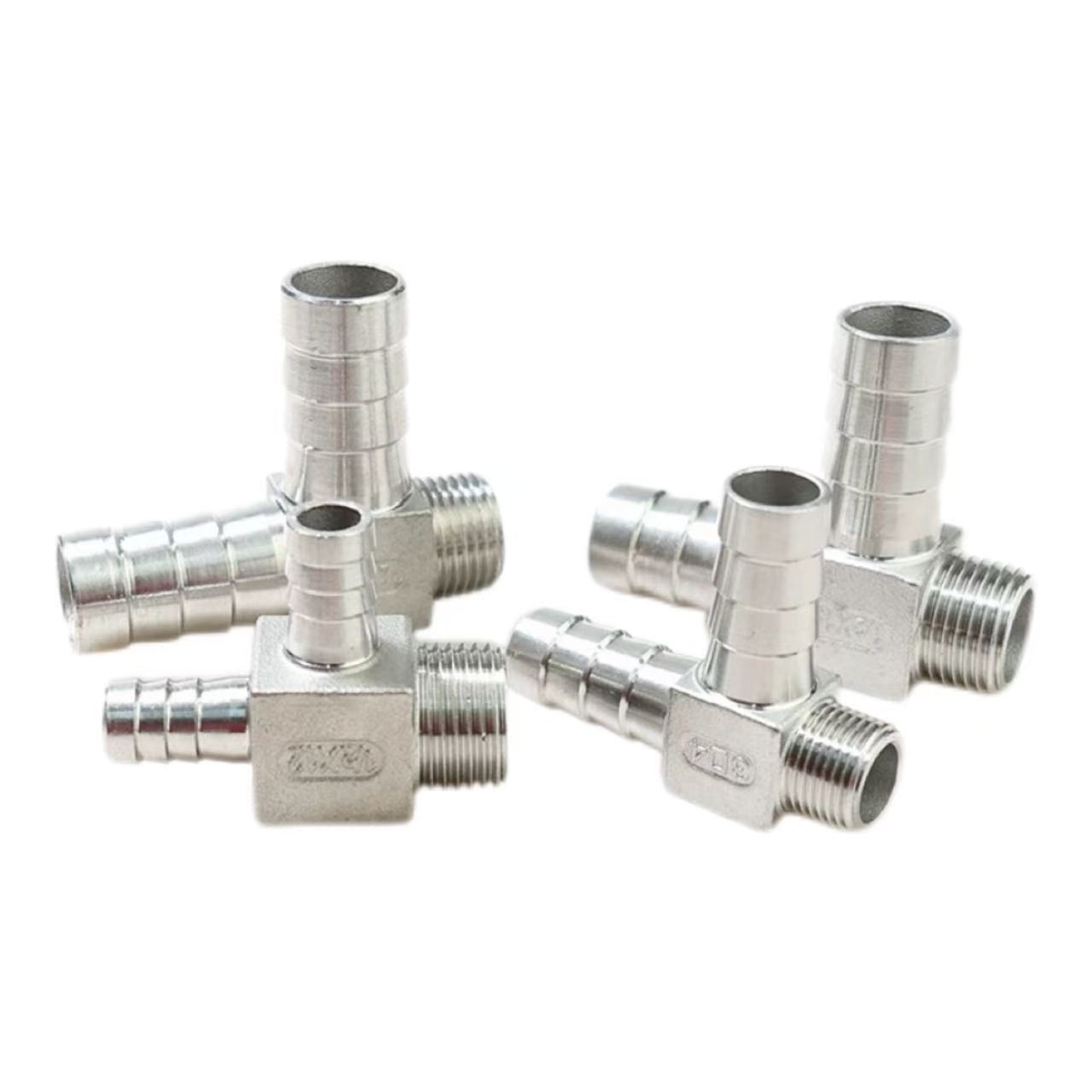

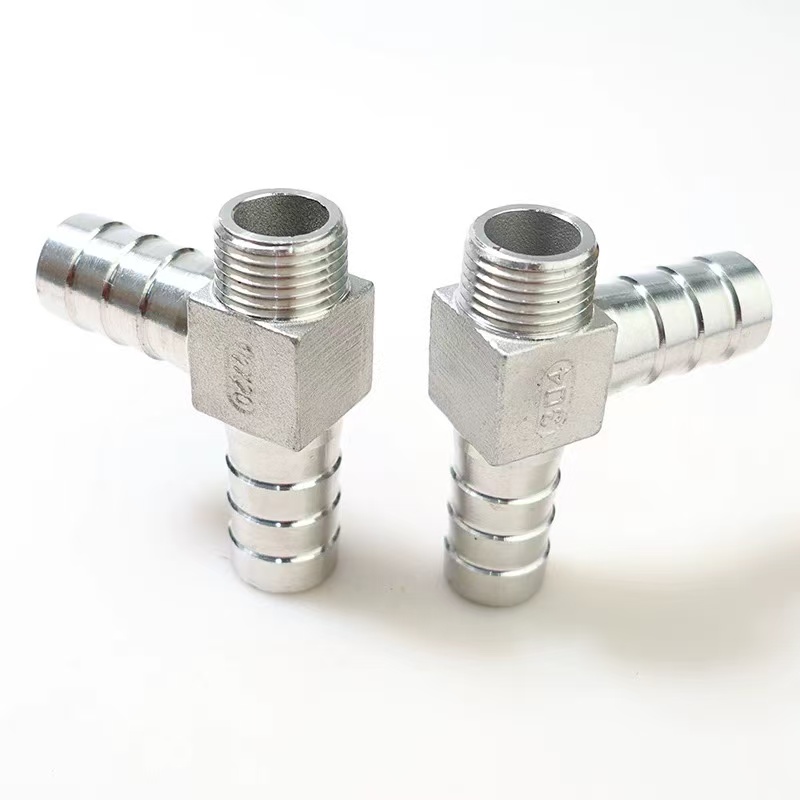

Penyambung Pagoda Berulir Lelaki Jenis L: Satu hujung mempunyai struktur pagoda berduri untuk menyambung ke hos fleksibel, manakala hujung yang satu lagi menampilkan benang luaran (lelaki), direka untuk mencipta sambungan arah 90 darjah antara hos dan sekeping peralatan dengan port berulir dalaman (wanita).

Kedua-dua jenis mempunyai reka bentuk bersudut 90 darjah dengan spesifikasi yang sama untuk hujung pagoda berduri. Ia boleh didapati dalam pilihan bahan: keluli tahan karat 304, keluli tahan karat 316L, atau loyang. Perbezaan utama terletak pada kaedah sambungan: yang pertama memudahkan sambungan hos-ke-hos terus, manakala yang kedua memudahkan sambungan peralihan antara hos dan sekeping peralatan, dengan itu menawarkan pilihan pemilihan yang fleksibel untuk disesuaikan dengan pelbagai senario pemasangan.

Apakah perbezaan antara Penyambung Paip Air Pagoda Jenis L dan Penyambung Pagoda Berulir Lelaki L-Type?

Perbezaan Teras: Penyambung Paip Air Shenchi L-Type Pagoda menampilkan antara muka dwi-barb (kedua-dua hujungnya adalah kepala pagoda berduri, direka untuk menyambung terus ke hos fleksibel). Penyambung Pagoda Berulir Lelaki L-Type menampilkan benang luaran pada satu hujung dan pagoda berduri pada satu lagi, direka untuk menyambungkan hos fleksibel kepada paip tegar atau badan injap dengan benang dalaman. Shenchi’Penyambung Paip Air Pagoda Jenis L berprestasi tinggi ditempa daripada tembaga atau keluli tahan karat 304/316L; struktur sudut kanan 90 darjah mereka sesuai untuk mengubah hala saluran paip. Reka bentuk dwi-barb memastikan cengkaman yang ketat dan selamat—terutamanya apabila dipasangkan dengan pengapit hos—untuk mengelakkan detasmen dan kebocoran. Kelengkapan ini menawarkan ketahanan yang sangat baik terhadap tekanan, kakisan dan penuaan. Varian keluli tahan karat 316L sesuai khusus untuk persekitaran yang sangat menghakis, seperti yang melibatkan pemprosesan air laut atau kimia. Mudah dipasang, kelengkapan ini sesuai untuk sambungan hos tekanan rendah dalam paip, sistem pneumatik dan aplikasi bendalir industri, menawarkan kestabilan dan ketahanan yang luar biasa.

Spesifikasi Produk

Arahan Pemasangan

Penyambung Paip Air Pagoda L-Type jenama Shenchi, yang dihasilkan mengikut piawaian kebangsaan, mudah dipasang. Mengikuti langkah di bawah memastikan sambungan yang boleh dipercayai:

Langkah 1: Memotong Hos

Gunakan pemotong hos khusus untuk memotong hujung hos dengan rata dan rata, mengelakkan pemotongan bersudut atau burr, untuk memastikan kesesuaian yang sempurna terhadap duri pagoda. Untuk hos jalinan atau bertetulang, adalah disyorkan untuk menggunakan kaedah pemotongan panas untuk mengelak tepi dan mengelakkan kerutan.

Langkah 2: Sambungan Tamat Pagoda

Masukkan hos secara menegak ke hujung pagoda sehingga muka hos bersentuhan dengan dasar pemasangan pagoda. Barbs pagoda menampilkan reka bentuk bertingkat yang mencipta beberapa cincin pengedap sebaik sahaja hos dimasukkan. Untuk aplikasi tekanan tinggi, selamatkan sambungan menggunakan pengapit hos keluli tahan karat atau klip spring; pengapit hendaklah diletakkan di antara duri pagoda kedua dan ketiga.

Langkah 3: Sambungan Akhir Berulir

Pilih kaedah pengedap yang sesuai untuk hujung berulir berdasarkan spesifikasinya: Benang-G (benang paip selari) memerlukan gasket getah atau tembaga untuk pengedap; Benang NPT atau R (benang paip tirus) memerlukan pembalut 3–5 lilitan pita pengedap benang PTFE sebelum mengetatkan. Apabila mengetatkan, gunakan sepana pada badan heksagon pemasangan untuk mengelakkan tork daripada dihantar ke titik sambungan hos.

Langkah 4: Ujian Tekanan

Setelah selesai pemasangan, lakukan ujian tekanan statik pada 1.5 kali tekanan kerja sistem. Jika tiada kebocoran diperhatikan selepas mengekalkan tekanan ini selama 3 minit, pemasangan sedia untuk digunakan. Prosedur pemasangan untuk Penyambung Pagoda Berulir Lelaki Jenis L yang sepadan dalam siri ini adalah sama—hanya berbeza dalam jenis benang—membolehkan pemilihan fleksibel berdasarkan keperluan antara muka khusus.

Medan Aplikasi

1. Peralatan Rawatan Air

Penyambung Paip Air Pagoda Jenis L direka untuk sambungan berarah 90 darjah antara tiub PE dan PU dalam penulen air, pelembut air dan sistem RO (Reverse Osmosis). Apabila dihasilkan daripada keluli tahan karat 316L, ia memenuhi keperluan kebersihan gred makanan. Penyambung Pagoda Berulir Lelaki Jenis L yang pelengkap dalam siri yang sama tersedia untuk aplikasi di mana antara muka peralatan menampilkan benang dalaman (perempuan).

2. Sistem Automasi Pneumatik

Digunakan untuk penghalaan tiub pneumatik dalam pemampat udara, manifold injap pneumatik, dan talian pemasangan automatik. Struktur berbentuk Lnya menjimatkan ruang peralatan dalaman, manakala keserasian dengan collet sambung cepat memudahkan pemasangan, pembongkaran dan penyelenggaraan yang cepat.

3. Peralatan Kebersihan dan Peralatan Rumah

Menyambungkan hos salur masuk air untuk tandas pintar, mesin basuh pinggan mangkuk, mesin basuh dan peralatan yang serupa. Apabila dibina daripada loyang, Penyambung Paip Air Pagoda Jenis L menawarkan kekonduksian terma yang sangat baik, menjadikannya sesuai untuk saluran air panas. Penyambung Pagoda Berulir Lelaki L-Type direka untuk menampung julat standard antara muka yang lebih luas yang terdapat dalam peralatan yang diimport.

4. Sistem Penyejukan dan Pelinciran Industri

Digunakan dalam talian penyejukan alat mesin dan sistem pelinciran hidraulik. Pembinaan keluli tahan karat memberikan rintangan kakisan yang unggul, membolehkan prestasi yang boleh dipercayai dalam persekitaran yang mencabar yang melibatkan kabus minyak, cecair pemotongan dan keadaan operasi kompleks yang serupa.
