Panduan untuk Kelengkapan Paip

Dalam rangkaian paip yang luas yang menyalurkan air, gas dan kawalan ke dunia moden kita, perhatian selalunya tertumpu pada paip itu sendiri atau injap yang mengawal aliran. Namun, pemboleh sebenar sistem yang kompleks, berfungsi dan boleh dipercayai adalah mereka yang merendah dirikelengkapan paip. Komponen penting ini ialah penyambung, pengarah dan penyesuai yang mengubah panjang lurus paip menjadi litar yang bertujuan. Memahami jenis, fungsi dan kriteria pemilihannya adalah asas kepada mana-mana projek pengendalian bendalir atau gas yang berjaya.

Fungsi Teras: Lebih Daripada Sekadar Menyambung

Kelengkapan menyediakan beberapa tujuan kritikal di luar sambungan mudah:

*   Perubahan Arah: Siku (biasanya 45° atau 90°) ubah hala paip di sekeliling halangan atau sepanjang kontur struktur.

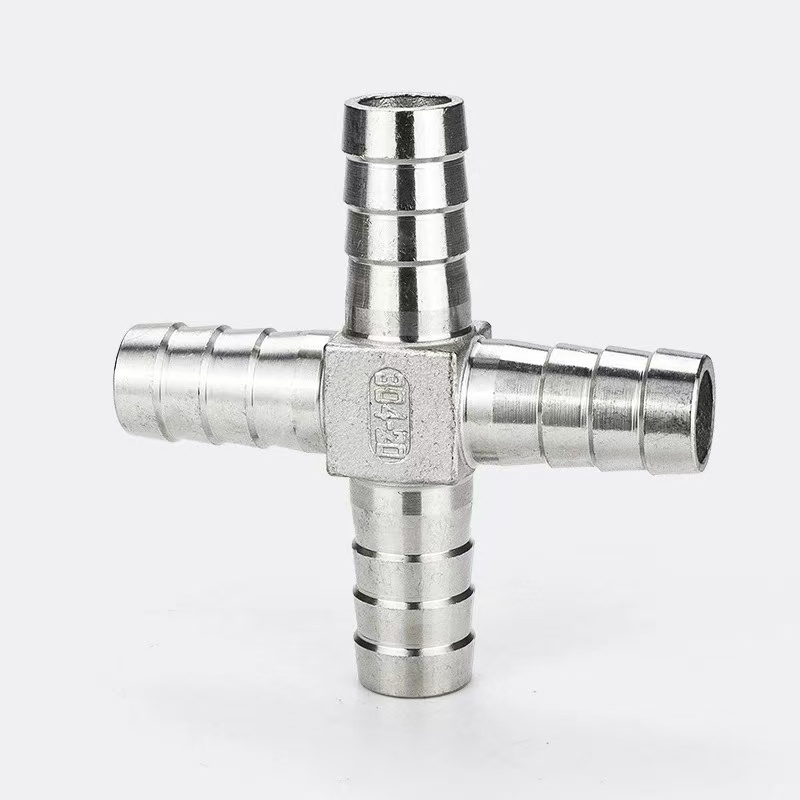

*   Pembahagian atau Gabungan Aliran: Tee dan Palang memisahkan satu aliran kepada berbilang cawangan atau menggabungkan berbilang aliran masuk menjadi satu.

*   Penyesuaian Saiz: Peredam dan Sesendal menyambungkan paip dengan diameter berbeza dengan lancar.

*   Sambungan Talian: Gandingan menyambung dua paip yang sama saiz dalam larian lurus.

*   Penciptaan Pelabuhan: Puting dan Pelana menyediakan titik akses untuk paip, tolok atau talian tambahan.

*   Penamatan: Penutup dan Palam mengelak hujung paip, sama ada secara kekal atau sementara.

Atribut Utama: Bahan, Sambungan dan Reka Bentuk

Memilih engsel pemasangan yang betul pada tiga sifat utama:

1.  Bahan: Pemasangan mesti serasi dengan kedua-dua bahan paip dan medium (cecair/gas) yang akan dibawanya.

   *   Tembaga & Loyang: Sangat baik untuk air yang boleh diminum, pemanasan dan beberapa aplikasi gas. Tahan kakisan dan mudah dipasang melalui pematerian atau press-fit.

   *   Keluli Karbon & Keluli Tahan Karat: Standard untuk aplikasi industri, tekanan tinggi dan suhu tinggi (wap, minyak, bahan kimia). Menawarkan kekuatan yang unggul. Tahan karat memberikan ketahanan kakisan yang dipertingkatkan.

   *   PVC, CPVC dan PEX: Dominan dalam paip moden, pengairan dan talian kimia tekanan rendah. Ringan, kalis kakisan dan sering menggunakan sambungan kimpalan pelarut (PVC) atau tekan/kelim (PEX).

   *   Besi Mudah Tempa: Terkenal dengan keliatannya dalam konfigurasi berulir, biasanya digunakan dalam talian gas dan hidraulik tugas berat.

2.  Kaedah Sambungan: Ini mentakrifkan cara pemasangan antara muka dengan paip.

   *   Berulir (Berskru): Kaedah klasik yang serba boleh menggunakan benang tirus (NPT). Sesuai untuk sistem yang berat penyelenggaraan, pengubahsuaian medan dan sambungan kukuh yang mungkin memerlukan pembongkaran. Memerlukan pengedap untuk sambungan kalis bocor.

   *   Dipateri/Brazed (Kimpalan Soket): Terutamanya untuk kuprum dan keluli. Mencipta sambungan kekal, licin dan sangat boleh dipercayai dengan mencairkan logam pengisi ke dalam celah antara soket pemasangan dan paip. Penting untuk paip berintegriti tinggi dan talian proses kritikal.

   *   Press-Fit: Kaedah moden menggunakan alat khusus untuk mengelim pemasangan dengan cincin O dalaman pada paip. Menawarkan sambungan yang pantas, bersih dan sangat dipercayai tanpa haba atau benang. Mendapat penggunaan pesat dalam sistem paip komersial dan hidronik.

   *   Tekan-untuk-Sambung: Kaedah pemasangan paling mudah untuk talian sementara atau boleh diakses (cth., udara termampat, instrumentasi). Mekanisme collet dan O-ring membolehkan sambungan dan pelepasan tanpa alat.

   *   Kimpalan Pelarut: Digunakan untuk sistem plastik (PVC/CPVC). Pelarut kimia mencairkan dan mencantumkan paip dan dipasang ke dalam kepingan tunggal yang monolitik.

3.  Penilaian & Piawaian Tekanan:Kelengkapan paipdihasilkan untuk kelas tekanan tertentu (cth., Jadual 40, 80, Kelas 150, 300) dan mesti memenuhi piawaian industri (ASTM, ASME, EN). Memilih pemasangan dengan penarafan tekanan sama dengan atau melebihi tekanan operasi maksimum sistem tidak boleh dirunding untuk keselamatan.

Panduan Pemilihan: Memadankan Kesesuaian dengan Tugasan

Proses pemilihan logik memastikan integriti sistem:

1.  Tentukan Perkhidmatan: Apakah bendalir atau gas? Pada suhu dan tekanan berapa? Adakah ia menghakis? (cth., Air boleh diminum panas, 80°C, 6 bar).

2.  Pilih Bahan Paip: Berdasarkan keadaan perkhidmatan dan belanjawan (mis., Kuprum).

3.  Pilih Kaedah Sambungan: Imbangkan prestasi, kemahiran pemasangan dan keperluan akses masa hadapan (cth., Press-fit untuk kelajuan dan kebolehpercayaan).

4.  Nyatakan Jenis & Saiz Pemasangan: Tentukan fungsi yang diperlukan (cth., 90° siku, 22mm x 22mm).

5.  Sahkan Keserasian: Pastikan bahan pemasangan, kaedah pengedap dan penilaian tekanan serasi sepenuhnya dengan parameter paip dan sistem yang dipilih.

Kesimpulan: Asas Integriti Sistem

Kelengkapan paip ialah tanda baca kritikal dalam bahasa sistem paip. Pemilihan dan pemasangan yang betul mereka membentuk asas jangka hayat, keselamatan dan kecekapan sistem. Walaupun ia mungkin beroperasi di luar penglihatan, menyatakan kelengkapan berkualiti tinggi dan sesuai ialah salah satu keputusan paling berkesan yang boleh dibuat oleh jurutera, kontraktor atau pemasang. Dalam tarian dinamik bendalir yang rumit, komponen ini adalah rakan kongsi yang senyap dan teguh memastikan semuanya berjalan seperti yang direka.
