Pemasangan Barbed Bulkhead

Shenchi memperkenalkan Kelengkapan Berduri Bulkhead berkualiti tinggi, direka khusus untuk hos penghalaan melalui panel peralatan sambil menyediakan pengedap yang boleh dipercayai. Diperbuat daripada keluli tahan karat tembaga, SUS304 dan SUS316L, kelengkapan ini menawarkan rintangan kakisan yang kuat dan sesuai untuk pelbagai keadaan kerja.

Struktur Produk

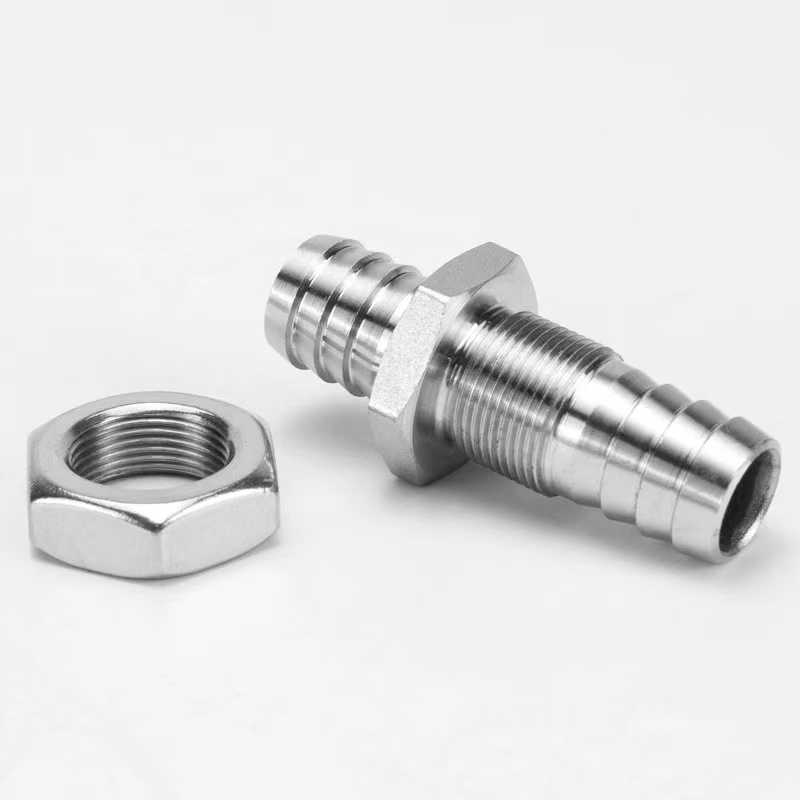

Struktur Pemasangan Barbed Bulkhead termasuk benang sekat, nat pengunci dan sambungan hos berduri. Semasa pemasangan, hanya lubang panel diperlukan; mengetatkan nat melengkapkan proses penetapan dan pengedap.

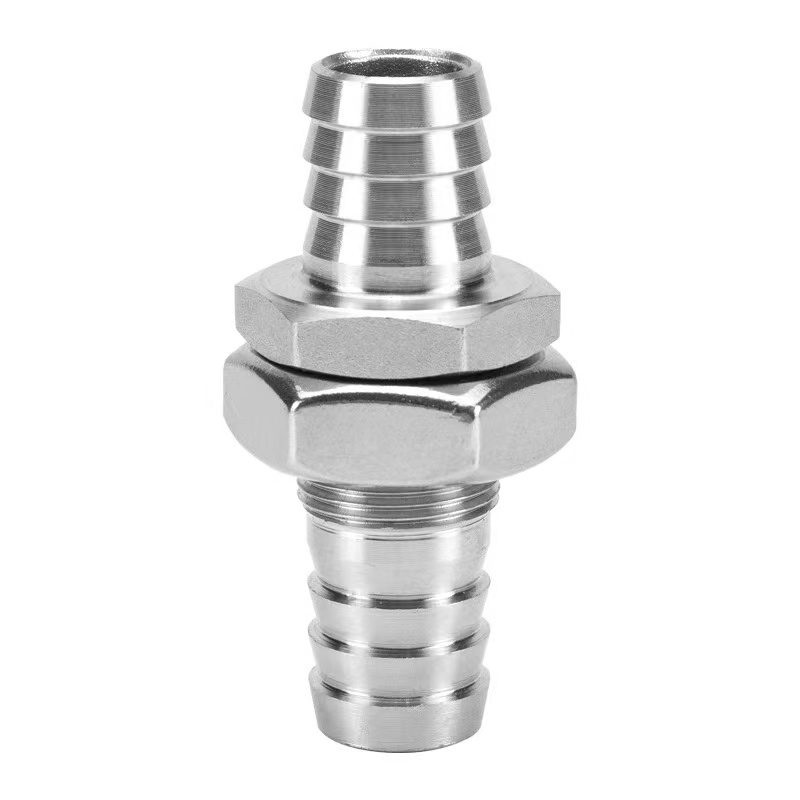

Hujung berduri mempunyai reka bentuk alur anti-gelincir, memastikan sambungan selamat apabila digunakan dengan pengapit hos. Kelengkapan ini digunakan secara meluas dalam kabinet kawalan, peralatan rawatan air, instrumen perubatan, dan bidang lain yang berkaitan.

Spesifikasi Produk

Kelebihan Struktur

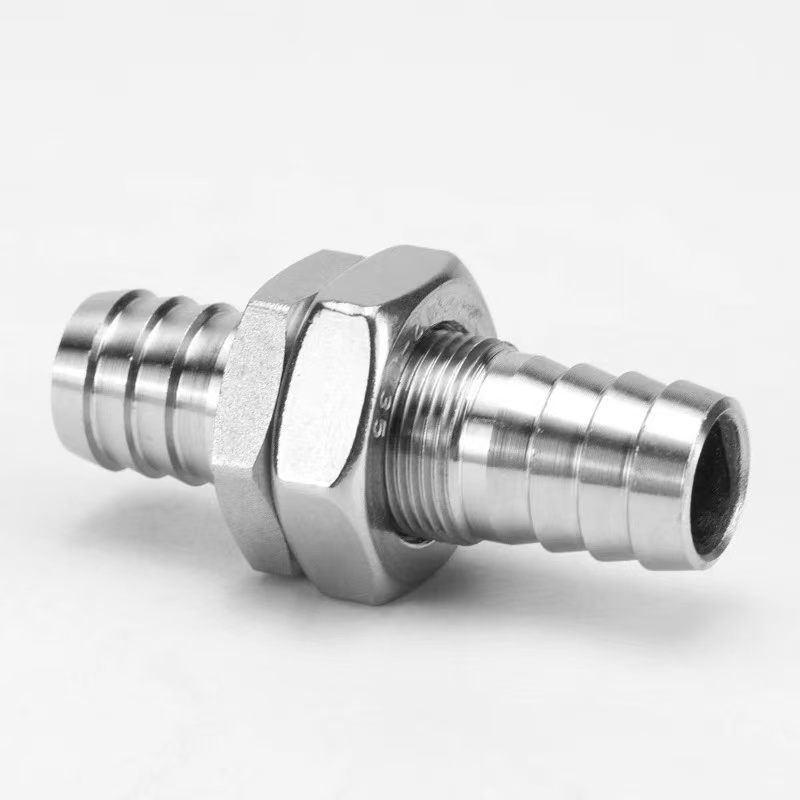

Pemasangan Barbed Bulkhead ialah pemasangan paip yang direka khusus untuk hos penghalaan melalui panel peralatan, penutup atau sekat sambil menyediakan pengedap tetap. Struktur utamanya termasuk bahagian benang sekat, nat pengunci, gasket pengedap dan sambungan hos berduri. Semasa pemasangan, hanya lubang dengan diameter yang sepadan perlu dibuat pada panel. Bahagian benang pada pemasangan disalurkan melalui lubang, dan nat diketatkan dari sisi bertentangan untuk menyelesaikan proses penetapan dan pengedap.

1. Struktur Pembetulan Kepala Pukal:Panjang bahagian benang disesuaikan dengan ketebalan panel biasa. Setelah nat pengunci diketatkan, ia membentuk penetapan tegar dengan panel, memastikan pemasangan kekal selamat walaupun di bawah daya tarikan luaran.

2. Sambungan Hos Berduri:Satu atau kedua-dua belah panel mempunyai gigi tirus berduri untuk memasukkan hos dan membentuk sambungan tertutup dengan pengapit hos. Hujung berduri menggunakan reka bentuk alur anti-gelincir berganda, menawarkan rintangan tarik keluar yang jauh lebih tinggi daripada kelengkapan biasa.

3. Sistem Pengedap:Gasket getah atau cincin O disediakan pada kedua-dua belah panel. Apabila nat diketatkan, gasket pengedap dimampatkan, mencapai pengedap kedap air dan kedap habuk pada pembukaan panel, dengan penarafan perlindungan sehingga IP65 atau lebih tinggi.

Kaedah Pemasangan

Kelengkapan Berduri Bulkhead tahan lama Shenchi mudah dipasang. Sambungan yang selamat dan tertutup boleh dicapai hanya dalam enam langkah:

Langkah 1: Penyediaan Lubang Panel

Buat lubang bulat yang sepadan pada panel berdasarkan diameter luar bahagian benang. Pastikan tepi lubang licin dan bebas burr untuk mengelakkan kerosakan pada gasket pengedap.

Langkah 2: Pasang Gasket Pengedap

Luncurkan gasket pengedap EPDM yang disertakan ke bahagian benang, tekan pada tapak pemasangan. Jika pengedap diperlukan pada kedua-dua belah panel, letakkan satu gasket pada setiap sisi.

Langkah 3: Masukkan Melalui Panel

Masukkan bahagian benang ke dalam lubang dari satu sisi panel, pastikan tapak pemasangan menyentuh panel dengan gasket pengedap di antaranya.

Langkah 4: Ketatkan Nat Pengunci

Skrukan nat pengunci pada bahagian benang dari sisi bertentangan panel, dan ketatkannya secara beransur-ansur dengan sepana. Tork yang disyorkan: 5–8 N·m untuk bahan loyang dan 8–12 N·m untuk keluli tahan karat. Pastikan badan yang sesuai tidak bergerak semasa mengetatkan.

Langkah 5: Sambungkan Hos

Pilih spesifikasi di mana diameter luar barb adalah 0.5–1 mm lebih besar daripada diameter dalam hos. Masukkan hos secara menegak pada hujung berduri sehingga ia mencapai pangkal. Untuk aplikasi tekanan tinggi, gunakan pengapit hos keluli tahan karat dan pasangkannya di antara bar kedua dan ketiga.

Langkah 6: Ujian Integriti Meterai

Lakukan ujian tekanan statik pada 1.5 kali tekanan kerja. Jika tiada kebocoran selama tiga minit, pemasangan adalah layak.
